01
কাগজ ভূমিকা
Yttria-স্থিতিশীল জিরকোনিয়া (YSZ) সিরামিকগুলি প্রকৌশল ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়-যেমন তাপীয় বাধা আবরণ এবং বায়োমেডিসিনে-তাদের উচ্চ গলনাঙ্ক, ব্যতিক্রমী কঠোরতা এবং চমৎকার জারা প্রতিরোধের কারণে। ঐতিহ্যগত সিরামিক যোগদানের কৌশল (যেমন, ব্রেজিং এবং ডিফিউশন বন্ডিং) সাধারণত উচ্চ-তাপমাত্রার চুল্লির মধ্যে পুরো সমাবেশকে দীর্ঘস্থায়ী তাপীয় চিকিত্সার অধীন করতে হয়; এই প্রক্রিয়াটি অভ্যন্তরীণভাবে এনক্যাপসুলেটেড ইলেকট্রনিক উপাদানগুলির কার্যকারিতার সাথে আপস করতে পারে এবং প্রক্রিয়াজাত করা নমুনার আকার ফার্নেস চেম্বারের মাত্রা দ্বারা গুরুতরভাবে সীমাবদ্ধ। ফলস্বরূপ, কম তাপীয় ইনপুট দ্বারা চিহ্নিত দ্রুত, স্থানীয়ভাবে যোগদানের কৌশলগুলি বিকাশের একটি জরুরি প্রয়োজন রয়েছে। যদিও আল্ট্রাফাস্ট লেজার ওয়েল্ডিং অত্যন্ত কম তাপীয় ইনপুটের স্বতন্ত্র সুবিধা প্রদান করে, YSZ সিরামিকের সরাসরি ঢালাইয়ের ফলে অত্যন্ত ঘনীভূত শক্তি জমা হয় যা গুরুতর উপাদান বিলুপ্তির কারণ হয়। এই বিমোচনটি তীক্ষ্ণ, ত্রিভুজাকার খাঁজ হিসাবে প্রকাশ পায়, যা উল্লেখযোগ্য চাপের ঘনত্বকে প্ররোচিত করে এবং শেষ পর্যন্ত একটি যৌথ শক্তির দিকে নিয়ে যায় যা মূল উপাদানের তুলনায় যথেষ্ট কম।
02
**সম্পূর্ণ টেক্সট ওভারভিউ**
গুরুতর বিমোচন এবং স্ট্রেস ঘনত্বের সমালোচনামূলক সমস্যাগুলি মোকাবেলা করার জন্য, এই অধ্যয়নটি একটি দোদুল্যমান আল্ট্রাফাস্ট লেজার ব্যবহার করে YSZ সিরামিকের ফিউশন ঢালাইয়ের জন্য একটি অভিনব পদ্ধতি প্রস্তাব করে। একটি নির্দিষ্ট ট্র্যাজেক্টোরি বরাবর আল্ট্রাফাস্ট লেজারকে নিয়ন্ত্রণ করে, এই কৌশলটি লেজার এবং সাবস্ট্রেটের মধ্যে মিথস্ক্রিয়া এলাকাকে প্রসারিত করে, যার ফলে ইন্টারফেসে লেজারের শক্তির ঘনত্ব ছড়িয়ে পড়ে। ফলাফলগুলি প্রমাণ করে যে, সরাসরি ঢালাইয়ের তুলনায়, দোদুল্যমান ঢালাই তীক্ষ্ণ বিমোচন খাঁজগুলিকে মসৃণ, আঙুলের- মতো খাঁজে রূপান্তরিত করে এবং ফিউশন জোনের মধ্যে একটি বাঁকা স্তম্ভের দানা কাঠামোর গঠনকে প্ররোচিত করে, যার ফলে জয়েন্টের যান্ত্রিক বৈশিষ্ট্যগুলি উল্লেখযোগ্যভাবে বৃদ্ধি পায়। অধিকন্তু, একক-পার্শ্বযুক্ত ঢালাইয়ের সাথে যুক্ত অপর্যাপ্ত অনুপ্রবেশ গভীরতার সমস্যাটি কাটিয়ে উঠতে, এই গবেষণাটি সফলভাবে একটি দ্বিমুখী দোদুল্যমান ঢালাই কৌশল প্রয়োগ করেছে; এই পদ্ধতিটি সম্পূর্ণ-অসম্পূর্ণ অনুপ্রবেশ ত্রুটিমুক্ত বেধের ঢালাই অর্জন করেছে, যার ফলে জয়েন্টের চার-বিন্দু বাঁকানোর শক্তিতে আরও উল্লেখযোগ্য উন্নতি হয়েছে।
03
**সচিত্র বিশ্লেষণ**

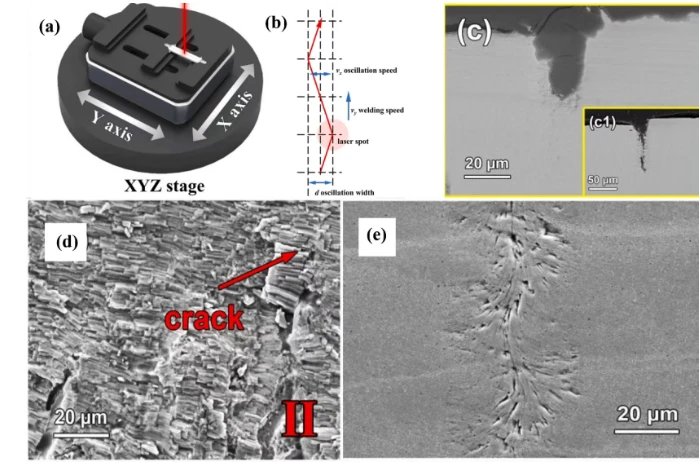

চিত্র 1 দোদুল্যমান আল্ট্রাফাস্ট লেজার ঢালাইয়ের প্রক্রিয়া নীতিগুলি এবং ফলে জয়েন্টগুলির ম্যাক্রো- এবং মাইক্রো-মরফোলজিতে এর উপকারী প্রভাবগুলিকে চিত্রিত করে৷ ঢালাই প্রক্রিয়া চলাকালীন, নমুনাটি একটি কম্পিউটারে-নিয়ন্ত্রিত তিন-অক্ষ (XYZ) মোশন প্ল্যাটফর্মে স্থাপন করা হয়; যখন লেজার রশ্মি Y-অক্ষ বরাবর রৈখিকভাবে অতিক্রম করে, তখন এটি একই সাথে X-অক্ষ বরাবর একটি ত্রিভুজাকার তরঙ্গরূপ অনুসরণ করে একটি পার্শ্বীয় দোলনের মধ্য দিয়ে যায় (ডুমুর. 1a এবং 1b)। দোলনের মাধ্যমে শক্তির এই পুনঃবন্টন তীক্ষ্ণ, ত্রিভুজাকার বিমোচন খাঁজগুলিকে রূপান্তরিত করে-সাধারণত সরাসরি (-অসিলেটিং) ঢালাই (চিত্র. 1-c1)-আঙুলের মতো মসৃণ, কার্যকরীভাবে{{16}{16} না) ঢালাইয়ের সময় উত্পন্ন হয়। এই সাইটগুলিতে চাপের ঘনত্ব হ্রাস করা। মাইক্রোস্ট্রাকচারের পরিপ্রেক্ষিতে, গলিত পুলের উপর দোদুল্যমান লেজারের আলোড়নমূলক ক্রিয়া জয়েন্টের মধ্যে বাঁকা কলামার দানা কাঠামোর গঠনকে প্ররোচিত করে, লেজারের দোলন ট্র্যাজেক্টোরির সমান্তরাল অভিমুখী (চিত্র. 1ই)। ফিউশন জোন (অঞ্চল II) (চিত্র. 1d) এর ফ্র্যাকচারের রূপবিদ্যা আরও প্রকাশ করে যে, যান্ত্রিক লোডিংয়ের অধীনে, এই অনুজ্জ্বল, প্রসারিত স্তম্ভাকার দানাগুলি তাদের শস্যের সীমানা এবং ক্লিভেজ প্লেনগুলির সাথে ফ্র্যাকচার হতে থাকে। যেহেতু ফাটলগুলি এই বাঁকা শস্যের সীমানা বরাবর প্রচার করে, তারা ক্রমাগত তাদের দিক পরিবর্তন করতে বাধ্য হয়; এটি ক্র্যাক প্রচারের পৃষ্ঠের ক্ষেত্রফল এবং ফ্র্যাকচারের জন্য প্রয়োজনীয় শক্তি উভয়ই উল্লেখযোগ্যভাবে বৃদ্ধি করে, যার ফলে জয়েন্টের যান্ত্রিক বৈশিষ্ট্যগুলি উল্লেখযোগ্যভাবে বৃদ্ধি পায়।
চিত্র 2 একক-পার্শ্বযুক্ত এবং দ্বিগুণ-তরফা দোদুল্যমান আল্ট্রাফাস্ট লেজার ওয়েল্ডিংয়ের মাধ্যমে উত্পাদিত জয়েন্টগুলির মধ্যে মাইক্রোস্ট্রাকচারাল পার্থক্যগুলিকে ব্যাপকভাবে চিত্রিত করে, পাশাপাশি চার-বিন্দুর নমন শক্তিতে এই পার্থক্যগুলির প্রভাব। চিত্র 2a 900 মেগাওয়াটের লেজার শক্তি এবং 0.1 মিমি/সেকেন্ডের একটি ঢালাই গতিতে একক-দোলন কৌশল ব্যবহার করে ঢালাই করা জয়েন্টের ক্রস-বিভাগ এবং ফ্র্যাকচার আকারবিদ্যা উপস্থাপন করে। যেহেতু একক{11}}দোলন কৌশল লেজার শক্তিকে বিচ্ছুরিত করে, গলিত গভীরতা উল্লেখযোগ্যভাবে হ্রাস পায়; ফলস্বরূপ, জয়েন্টের মধ্যে স্বতন্ত্র বন্ধনবিহীন অঞ্চল রেখে সম্পূর্ণ-বেধের ঢালাই অর্জিত হয় না। প্রয়োগকৃত লোডের অধীনে, এই অনুপ্রবেশ না করা অঞ্চলগুলি গুরুতর চাপের ঘনত্বকে ট্রিগার করে, যার ফলে জয়েন্টের যান্ত্রিক বৈশিষ্ট্যের আরও উন্নতি সীমিত হয়। দ্বিমুখী দোলন ঢালাই কৌশল-বিশেষভাবে এই বাধা কাটিয়ে উঠতে{17}}উল্লেখযোগ্যভাবে কার্যকর প্রমাণিত হয়েছে। চিত্র 2b-তে দেখানো হয়েছে, অভিন্ন প্রক্রিয়াকরণ পরামিতিগুলির অধীনে, দ্বিমুখী ঢালাই কৌশল সফলভাবে জয়েন্টের সম্পূর্ণ ফিউশন অর্জন করেছে, কার্যকরভাবে বন্ধনবিহীন অঞ্চলের কারণে সৃষ্ট স্ট্রেস ঘনত্বকে দূর করে এবং জয়েন্টের কার্যকর বন্ধন এলাকাকে উল্লেখযোগ্যভাবে বৃদ্ধি করে। চিত্র 2c তে উপস্থাপিত যান্ত্রিক সম্পত্তি তুলনা এই রূপগত উন্নতির ফলে শক্তিতে উল্লেখযোগ্য বৃদ্ধির চাক্ষুষ নিশ্চিতকরণ প্রদান করে। একক-পার্শ্বযুক্ত ঢালাইয়ের জন্য, 0.05 মিমি/সেকেন্ডের ঢালাই গতিতে সর্বাধিক 53.9 MPa শক্তি অর্জন করা হয়েছিল; বিপরীতভাবে, ডাবল-পার্শ্বযুক্ত ঢালাই কৌশল ব্যবহার করার সময়, 0.10 মিমি/সেকেন্ড গতিতে সর্বাধিক 56.2 MPa-এর নমন শক্তি অর্জন করা হয়েছিল-যা সরাসরি ঢালাইয়ের তুলনায় 102.2% উন্নতির প্রতিনিধিত্ব করে। এটি চূড়ান্তভাবে অভ্যন্তরীণ ত্রুটিগুলি দূর করতে এবং সিরামিক জয়েন্টগুলির সামগ্রিক যান্ত্রিক কর্মক্ষমতা বাড়াতে দ্বিমুখী দোদুল্যমান ঢালাইয়ের সিদ্ধান্তমূলক সুবিধাগুলি প্রদর্শন করে৷
